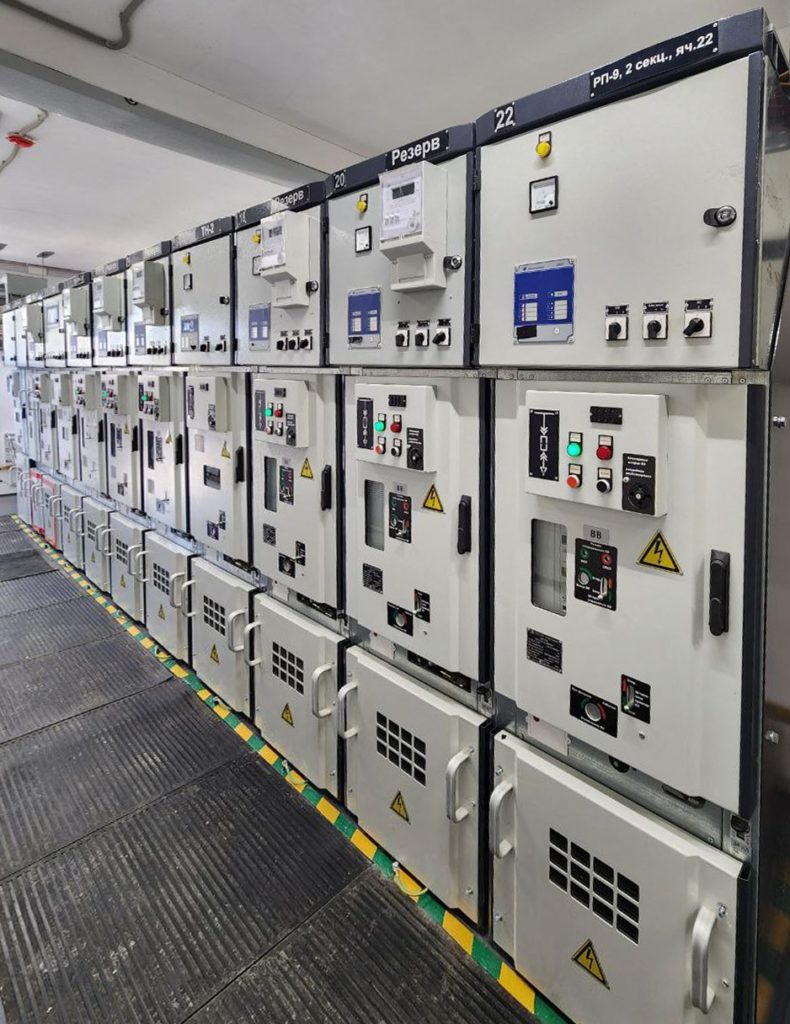

Предназначена для приема и распределения электрической энергии в сетях трехфазного переменного тока частотой 50 (60) Гц номинальным напряжением 6 (10) кВ, с изолированной или заземленной через дугогасительный реактор или небольшое сопротивление (резистор) нейтралью. КСО – 10 ЭС предназначена для работы внутри помещений, климатическое исполнение УЗ. КСО – 10 ЭС применяется для комплектации распределительных устройств (РУ) 10 (6) кВ, распределительных пунктор (РП) и распределительных трансформаторных подстанций (РТП), а также в качестве устройства высокого напряжения (УВН) на объектах комплектных трансформаторных подстанций (КТП).
КСО-10 ЭС предназначены для работы внутри помещений, климатическое исполнение УЗ. КСО-10 ЭС применяются для комплектации распределительных устройств (РУ) 10(6) кВ, распределительных пунктов (РП) и
распределительных трансформаторных подстанций (РТП), а также в качестве устройства высокого напряжения (УВН) на объектах комплектных трансформаторных подстанций (КТП).
Встраиваемое оборудование:
- Вакуумные выключатели ВВ/TEL, ВЭЛМ-10, VF
- Трансформаторы тока:
— измерительные трансформаторы тока ТОЛ
— трансформаторы тока нулевой последовательности ТЭЛК
— измерительные трансформаторы напряжения 3х3НОЛП
- Трансформаторы собственных нужд ТЛС-25, ТЛС-40
- Предохранитель токовые ПКТ-101-10
- Ограничители перенапряжения ОПН-П
Технические параметры
Наименование параметра | Значение параметра |
Номинальное напряжение, кВ | 6,0; 10 |
Наибольшее рабочее напряжение, кВ | 7,2; 12 |
Частота переменного тока главных и вспомогательных цепей, Гц | 50±1,25 |
Номинальный ток сборных шин, А | 1000; 1250 |
Номинальный ток главных цепей, А | 630; 1000 |
Номинальный ток отключения силового выключателя, кА | 20; 25 |
Ток термической стойкости, кА | 20; 25 |
Длительность протекания тока термической стойкости, с: — главных токоведущих цепей — цепей заземления | 3 1 |
Ток электродинамической стойкости, кА | 51 |
Тип применяемых выключателей | вакуумный |
Номинальные напряжения цепей управления и сигнализации, В: — при постоянном токе — при переменном токе — цепей освещения | 110±5%; 220±5% 100±5%; 220±5% 24 |
Номинальная мощность сухих трансформаторов собственных нужд кВ•А | 25; 40 |
Климатическое исполнение по ГОСТ 15150 | У |
Категория размещения по ГОСТ 15150 | 3.1 |
Наибольшая высота установки над уровнем моря, м | не более 1000 |
Рабочий диапазон температур окружающего воздуха | от -25 до +40 °С |
Тип атмосферы по ГОСТ 15150 | II |
Окружающая среда | Невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию |
Габаритные размеры, мм: — ширина — глубина высота | 650; 800 1095 2225 |
Степень защиты шкафа по ГОСТ 14254 | IP31 |
