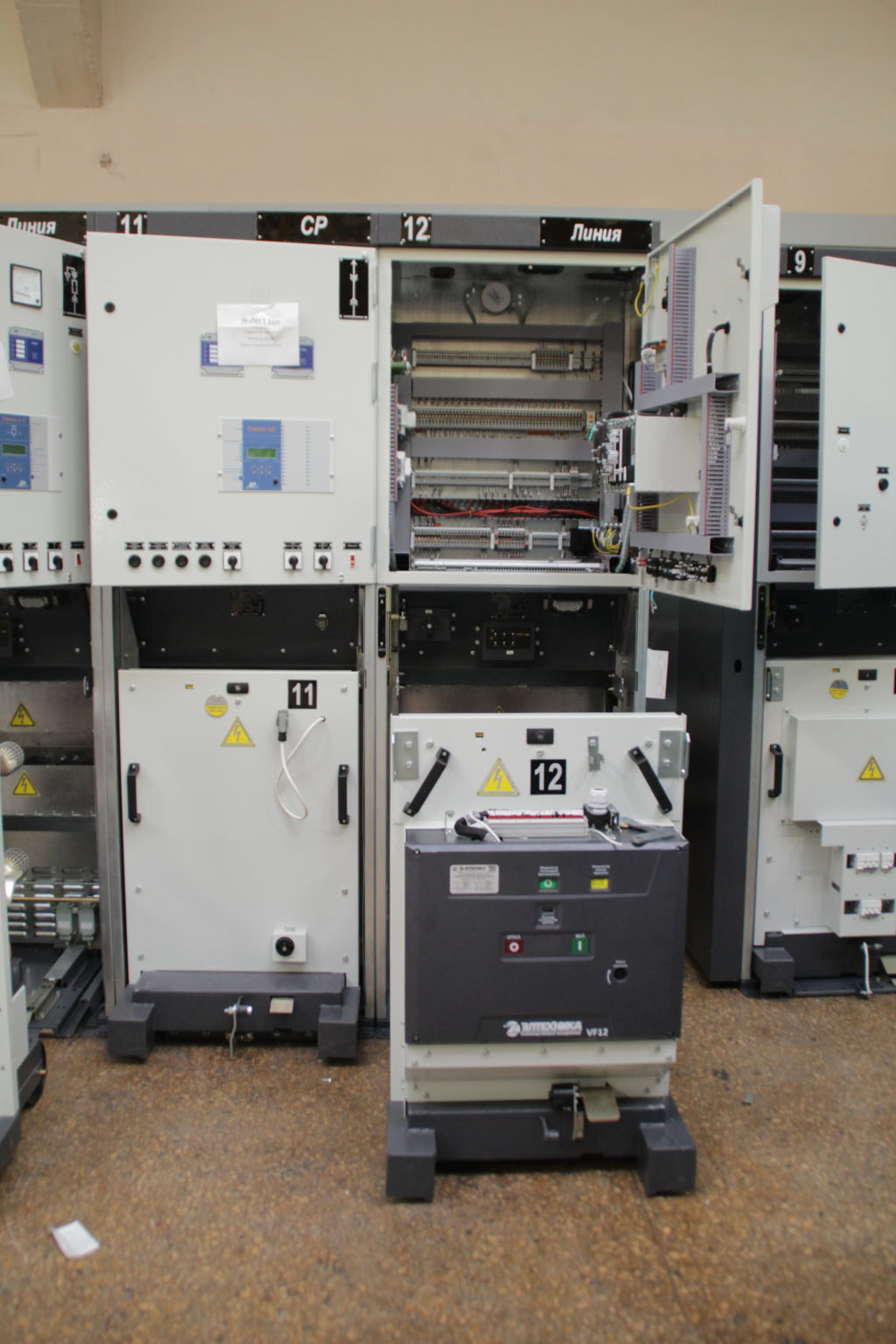

Предназначено для приема и распределения электрической энергии промышленной частоты 50 Гц напряжением 6(10) кВ на токи 630-4000 А. Шкафы КРУ-63ЭС предназначены для работы внутри помещения, климатическое исполнение УЗ.
Распределительные шкафы КРУ-63ЭС используются:
— в нефтяной, газовой, угольной и металлургической промышленности
— в энергетике
— в распределительных сетях энергокомплекса
— в сельском хозяйстве
— для нужд промышленных предприятий
— для городских и муниципальных сетей
— в системе собственных нужд электростанций
Встраиваемое оборудование:
- Вакуумные выключатели: ВЭЛМ-10, ВВ/ТЕЛ, FF12, VМ12.
- Трансформаторы тока:
— трансформаторы тока ТОЛ-НТЗ
— трансформаторы тока нулевой последовательности ТЗЛК-НТЗ
— измерительные трансформаторы напряжения 3х3НОЛ-НТЗ, НАЛИ-НТЗ, НОЛ-НТЗ
- Трансформаторы собственных нужд ОЛС, ТЛС
- Предохранители напряжения ПКН-001-10V3 токовые предохранители: ПКТ101-6(2÷20)-40 УЗ; ПКТ101-10(2÷20)-31,5 УЗ; ПКТ102-6(31,5÷50)-31,5 УЗ; ПКТ102-6-80-20 УЗ; ПКТ101-10-50-12,5 УЗ.
- Ограничители перенапряжений: ОПН-П-6(10) УХЛ2.
Технические параметры
Наименование параметра | Значение параметра |
Номинальное напряжение, кВт при частоте 50 Гц | 6,6; 10 |
Наибольшее рабочее напряжение, кВ | 7,2; 12 |
Номинальный ток сборных шин, А при частоте 50 Гц | 1000; 1600; 2000; 2500; 3150; 4000 |
Номинальный ток главных цепей при частоте 50 Гц | 630; 1000; 1600; 2000; 2500; 3150 |
Ток термической стойкости главных цепей, при времени протекания 3с, кА | 20; 31,5 |
Ток электродинамической стойкости главных цепей, кА | 51; 81 |
Номинальный ток отключения вакуумного выключателя, кА, при частоте 50 Гц | 12,5; 16; 20; 25; 31,5 |
Климатическое исполнение | УЗ |
Высота над уровнем моря, м | 1000 |
Нижнее значение температуры окружающего воздуха, °С | -25 |
Верхнее значение температуры окружающего воздуха, °С | 40 |
Тип атмосферы | II |
Сейсмостойкость | 9 баллов |
Классификация исполнений — вид изоляции — изоляция по ГОСТ 1516.3 — наличие выкатных элементов — степень защиты шкафа по ГОСТ 14254, IP | Воздушная Номинальная изоляция уровень «б» С выкатными элементами и без выкатных элементов 30 (по требованию 31) |
